Gantry-type luchtgelagerde granieten basis, complete eenheid

UNPARALLELED LTD is een van de toonaangevende fabrikanten en leveranciers van complete luchtgelagerde granieten basiseenheden van het portaaltype in China. Met overvloedige ervaring heten wij u van harte welkom om een ​​geavanceerde luchtgelagerde granieten basis van het portaaltype, gemaakt in China, hier in onze fabriek te kopen. Wij accepteren ook aangepaste bestellingen.

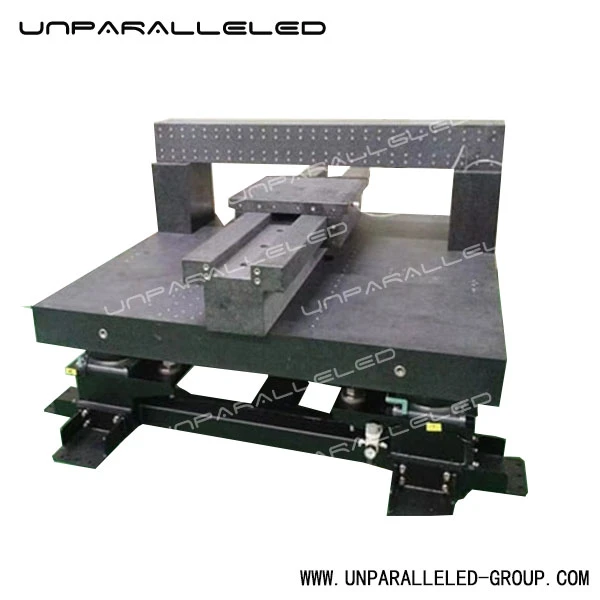

ONGEËVENAARDE complete luchtgelagerde granieten basisconstructie is een geïntegreerd portaalframe samengesteld uit een granieten luchtgelagerde basis, granieten kolommen en granieten balk met ingebedde stalen inzetstukken. Er is gebruik gemaakt van hoogwaardig zwart graniet met hoge dichtheid, voldoende veroudering om restspanningen op te heffen, met een thermische uitzettingscoëfficiënt van minder dan of gelijk aan 3e-6/graad, uitstekende trillingsdempende prestaties en een nauwkeurigheidsafwijking van 5 jaar van minder dan of gelijk aan 0,2 μm. De geleidevlakken zijn uiterst nauwkeurig gelept. Alle montageposities zijn vooraf ingebed met roestvrijstalen inzetstukken met schroefdraad. Luchtgelagerde schuifregelaars, lineaire motoren en lineaire encoders kunnen direct worden gemonteerd zonder extra adapterplaten om cumulatieve montagefouten te verminderen.

Uiterst nauwkeurige referentie voor lange verplaatsingen: Gemaakt van zwart graniet met hoge dichtheid, lage thermische uitzettingscoëfficiënt en uitstekende trillingsdempende eigenschappen. Nauwkeurigheidsdrift van . 5-jaar Minder dan of gelijk aan 0,2 μm voor niet-vervormingsprestaties op de lange termijn.

Verminder cumulatieve montagefouten: voorgeïntegreerde roestvrijstalen inzetstukken ondersteunen directe installatie van luchtgelagerde schuifregelaars, lineaire motoren en encoders zonder extra adapterplaten, voor een hogere montage-efficiëntie.

Traceerbare volledige proceskwaliteit: de bewerking, het inbedden van de wisselplaat en het leppen worden voltooid in onze antivibratiewerkplaats van 10.000 m² met constante temperatuur en vochtigheid. Geïnspecteerd door Renishaw-, WYLER- en Mahr-gereedschappen die herleidbaar zijn tot het nationale metrologie-instituut en voldoen aan de DIN-, ASME- en GB-normen.

Eenvoudig onderhoud ontwerp: Beschadigde stalen inzetstukken kunnen afzonderlijk worden vervangen in plaats van het hele dure portaalsamenstel te slopen.

Bewezen industriële en onderzoeksprestaties: ISO driesysteem- en CE-gecertificeerd. Het heeft wereldwijde klanten zoals de National University of Singapore en de SCHUNK Group bediend voor halfgeleider-, optische en metrologische onderzoekstoepassingen.

Grondstof Gebouwd met UNPARALLELED® zwart graniet (≈3100 kg/m³). Hoge stijfheid en thermische stabiliteit, verwerpt marmervervangers. Ruwe steen wordt vóór productie geïnspecteerd op gebreken en interne spanningen.

Productie en montage Verwerkt in een trillingdempende werkplaats van 10 000 m² met constante temperatuur en vochtigheid, met grote NT-slijpmachines. Met de hand gelept door technici met 30+ jaar ervaring. Volledige eenheid geassembleerd en gedebugd in een cleanroom van halfgeleiderkwaliteit om een ​​uniforme luchtfilm en soepele beweging te garanderen.

Inspectie en metrologie Belangrijke geometrische toleranties en luchtlagerspleten getest met Mahr-, Mitutoyo-, WYLER- en Renishaw-instrumenten. Alle testers beschikken over traceerbare kalibratiecertificaten. Elke unit wordt geleverd met een officieel inspectierapport dat voldoet aan de DIN-, ASME-, JIS- en GB-normen.

Certificering en stabiliteit Ondersteund door ISO9001, ISO45001, ISO14001, CE-certificeringen en meer dan 20 wereldwijde patenten. Thermische uitzettingscoëfficiënt Minder dan of gelijk aan 3e‑6/graad, precisiedrift Minder dan of gelijk aan 0,2 μm bij correct gebruik gedurende 5 jaar. Basis volledig spanningsvrij om vervorming op lange termijn te minimaliseren.

Kwaliteitsbelofte Volg het principe:Geen bedrog, geen verhulling, geen misleiding. Alle gegevensbladparameters zijn echte gemeten waarden. Geleverd met inspectierapport en gebruikershandleiding. Bied installatiebegeleiding en ondersteuning voor nauwkeurige hercontroles.

Anti-schok begassingvrije houten kist voor zware granieten complete unit. Interne trillingsdempende vulling, vochtbestendige behandeling voor zeevracht over lange afstanden. Te leveren producten: complete unit, inspectierapport, kalibratiekopieën, bedienings- en onderhoudshandleiding. In de buurt van de haven van Qingdao, handige verzending over zee.
