Materiaalkeuze: precisiescreening vanuit steengroeven
Alle precisie komt voort uit inherente materiaalkwaliteit. Volgens ongeëvenaarde technische specialisten is niet al het graniet geschikt voor metrologische referentieoppervlakken.
"We gebruiken zwart graniet uit exclusieve ertsbronnen van het UNPARALLELED®-merk. De dichtheid bereikt 3100 kg/m³, veel hoger dan gewoon graniet op de markt (2600-2800 kg/m³). Een hogere dichtheid betekent een lagere porositeit en superieure trillingsabsorberende prestaties, de materiële basis voor maatvastheid op de lange termijn."
Elke batch binnenkomende onbewerkte blokken ondergaat ultrasone foutdetectie en dichtheidstesten. Blokken met interne microscheurtjes, kleurvlekken of een ongelijkmatige mineraalverdeling worden direct afgewezen, zelfs als ze er intact uitzien. UNPARALLELED implementeert strengere materiaalinspectienormen dan nationale specificaties, wat fundamenteel de CE-certificering en toegang tot de Amerikaanse markt voor onze producten ondersteunt.
Zagen: de eerste materiaalverwijdering met precisie
De eerste workshopprocedure voor ruwe blokken is zagen. UNPARALLELED maakt gebruik van grote diamantbandzagen om ruwe blokken van meerdere tonnen tot blanco platen te zagen.
Controle op de vergoedingen is in deze fase van cruciaal belang. "We reserveren een bewerkingsmarge van 8-10 mm op elk oppervlak buiten de afgewerkte afmetingen. Dergelijke materialen zullen in daaropvolgende processen laag voor laag worden verwijderd, waardoor oppervlakken stap voor stap dichter bij de uiteindelijke precisie komen", leggen technici uit.
Tijdens het zagen wordt voortdurend koelvloeistof toegevoerd om een ongelijkmatig vrijkomen van interne spanning veroorzaakt door wrijvingswarmte tussen zaagblad en steen te voorkomen. De koelvloeistoftemperatuur wordt strak gecontroleerd op 20 ± 2 graden, consistent met de omstandigheden in de daaropvolgende werkplaats met constante temperatuur.
Ruw slijpen: geometrische referentie vaststellen
Lege platen gaan over tot ruw slijpen. UNPARALLELED is uitgerust met meerdere grote portaalslijpmachines, waaronder vier extra grote slijpmachines afkomstig uit Taiwan Nante. Elke eenheid kost meer dan 500.000 dollar en kan werkstukken tot 6.000 mm lang verwerken.
Ruw slijpen verwijdert snel zaagsporen en onregelmatigheden in het oppervlak, waardoor de initiële vlakheid binnen 0,05 mm per meter komt. De materiaalverwijderingsdiepte kan 0,5 mm bedragen met diamantslijpschijven met mesh 40-80. Een boogvormig heen en weer bewegend slijppad zorgt voor een gelijkmatige belasting over het volledige werkoppervlak.
Bij ruw slijpen mag geen overmatige snelheid worden nagestreefd. ONGEËVENAARDE processpecificaties beperken de voedingssnelheid van de slijpkop tot max. . 8 m per minuut. Na elke passage is een minimale verblijfsduur van 10 seconden vereist voor volledige warmteafvoer in het graniet.

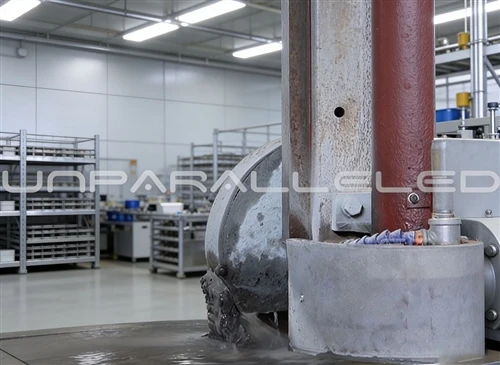

Precisieslijpen: van millimeter tot micron schaal
Zodra de vlakheid het micronbereik bereikt, stijgen de eisen aan de verwerkingsomgeving scherp. Precisieslijpen moet worden uitgevoerd in werkplaatsen met constante temperatuur en constante vochtigheid. De 10.000 vierkante meter grote werkplaats van UNPARALLELED met constante temperatuur is voorzien van ultraharde betonvloeren van meer dan of gelijk aan 1000 mm dik, omringende trillingsisolerende sleuven en stille bovenloopkranen om externe trillingen en thermische verstoringen te minimaliseren.
Voor nauwkeurig slijpen worden fijnkorrelige slijpschijven (maaswijdte 180-600) gebruikt, waarbij de materiaalverwijderingsdiepte wordt geregeld op 0,01-0,03 mm per doorgang. Operators passen de maalparameters dynamisch aan op basis van de hardheid van de steen. ONGEËVENAARDE ervaren leptechnici beheersen een unieke vaardigheid in het "beoordelen van de snijstatus op basis van geluid": "Verschillende contactgeluiden tussen schijf en graniet duiden op verschillende snijomstandigheden. Een helder geluid betekent normaal snijden; gedempt geluid geeft aan dat het wiel een botte schijf heeft en tijdig moet worden aangescherpt."
De vlakheid van het doel ligt in deze fase binnen 0,005 mm per meter, wat overeenkomt met 1/20 van de diameter van een mensenhaar.
Handmatig leppen: onvervangbaar ultiem vakmanschap
Terwijl voorgaande procedures sterk afhankelijk zijn van geavanceerde apparatuur, stelt het laatste fijne leppen het menselijk vakmanschap op de proef.
Meerdere technici met meer dan 30 jaar ervaring voeren handmatige handelingen uit in de lepwerkplaats van UNPARALLELED. Ze houden lepplaten vast met schurende verbindingen met verschillende korrelgroottes en voeren cirkelvormige of 8-vormige bewegingen uit over granieten oppervlakken, waarbij ze met de hand subtiele weerstand waarnemen tijdens elke duw- en trekbeweging.
"Onze handen kunnen materiaalverwijdering op micronniveau waarnemen", merkt een technicus op. "We kunnen na elke ronde zien hoeveel micron er zijn verwijderd. Klanten noemen ons 'lopende elektronische waterpassen'."
Het principe van handmatig leppen is eenvoudig: twee platen worden tegen elkaar gelept; hoge plekken worden geleidelijk afgeschuurd, terwijl lage plekken langzaam naar beneden gaan door contact met schuurpasta. Om vlakheid op nanometerniveau te bereiken, moeten vakmensen instinctief de drukverdeling, de bewegingssnelheid en de concentratie van het schuurmiddel controleren. ONGEËVENAARDE technici krijgen regelmatig training over internationale metrologienormen, waaronder DIN (Duitsland), ASME (VS) en JIS (Japan), waarbij theoretische kennis wordt geïntegreerd met praktische praktijkervaring.
De uiteindelijke vlakheid van handmatig gelepte granieten platforms kan beter zijn dan 0,5 μm (500 nm). Een dergelijke nauwkeurigheid voldoet aan de eisen voor halfgeleiderapparatuur, optische inspectie-instrumenten en metrologie-instituten op nationaal niveau.
Inspectie: wat u niet kunt meten, kunt u niet vervaardigen
Afgewerkte referentieoppervlakken moeten vóór levering een strenge inspectie ondergaan. HET ONGEËVENAARDE metrologielaboratorium herbergt meetinstrumenten van wereldklasse: Duitse Mahr-meetklokken (0,5 μm resolutie), Mitutoyo-meetklokken uit Japan, Zwitserse WYLER elektronische waterpassen en Renishaw laserinterferometers uit Groot-Brittannië. Alle instrumenten zijn voorzien van kalibratiecertificaten uitgegeven door het Jinan Metrology Institute of het Shandong Institute of Metrology, met meetgegevens die herleidbaar zijn tot nationale metrologienormen.
Inspectie combineert rastermethode- en diagonale methodemeting. Met een platform van 2000 mm x 1000 mm als voorbeeld markeren inspecteurs tientallen meetpunten op werkoppervlakken, registreren ze hoogtemetingen en genereren ze via software 3D-foutwolkkaarten. Producten krijgen alleen fabrieksserienummers als afwijkingen van alle meetpunten binnen het tolerantiebereik vallen.
